TYJ-W

特點：
本產品是由永磁低速同步電動機配以蝸輪蝸桿減速齒輪箱組成，其特點是：輸出軸與電機軸呈直角方向、減速比大、轉速恒定、轉矩大、傳動平穩、噪音低，電機在帶負載、啟動/停止、堵轉時電流變化小，該電機具有一定的自鎖轉矩，如采用直流激磁，可以大幅度增加自鎖轉矩，能瞬間啟動/停止、正反轉和堵轉。該電機可以廣泛使用于工業自動化、電動閥門的執行機構、機床進給、包裝印刷機械、紡織機械等場合，若配以TDY專用控制器GSI-02LF，可以獲得無極調速以適用各種調速系統的需要。
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
數量
-
+
庫存:
0
1
產品詳細介紹
參數

性能參數：

型號 電壓 相數 頻率 輸出轉速 輸入 電流 輸入 功率 減速比 額定轉矩 移相 電容 移相 電阻 重量
  V   Hz r/min A W   N.m uF/V Ω/W kg
55TYJ060D4-2AW10 220 1 50 6 0.08  16 10:1 3.61 0.47/500 1K/8 1.4
70TYJ060D4-2AW10 220 1 50 6 0.15  30 10:1 10.5 1/500 1.5K/25 2.5
90TYJ060D4-2AW10 220 1 50 6 0.35  70 10:1 26.6 2.7/500 720/50 4.5
110TYJ060D4-2AW10 220 1 50 6 0.65  130 10:1 57 5/500 450/100 7.5
110TYJ060D4-2AW10 220 1 50 6 0.85  145 10:1 80.7 7/500 360/100 13



尺寸對照表

型號 減速箱代號 A B C D D1 D2 E F G H1 H2 H3 H4
55TYJ-2AW NMRV025 83 70 42 55 55 64 62 49.5 5 45 34 22.5 35.5
70TYJ-2AW NMRV030 97 80 56 70 65 75 74 57.5 5.5 54 45 27 44
90TYJ-2AW NMRV040 121.5 100 71 90 75 87 81.5 73 6.5 70 60 35 55
110TYJ-2AW NMRV050 144 120 85 110 85 100 101 83.5 7 80 70 40 64
130TYJ-2AW NMRV063 174 144 103 130 95 110 128 98.5 8 100 85 50 80



型號 S K L1 L2 N P n M h a d L b t 重量
55TYJ-2AW 6 25 45 50 45 58 3 φ6.5 通孔 0° 11 49 4 12.8 1.4
70TYJ-2AW 6.5 30 58 63 55 74 8 M6 10 0° 14 63 5 16.3 2.5
90TYJ-2AW 6.5 40 73 78 60 94 8 M6 10 45° 18 78 6 20.8 4.5
110TYJ-2AW 8.5 50 86 91 70 114 8 M8 10 45° 25 92 8 28.3 7.5
130TYJ-2AW 8.5 63 106 112 80 134 16 M8 10 0° 25 112 8 28.3 13

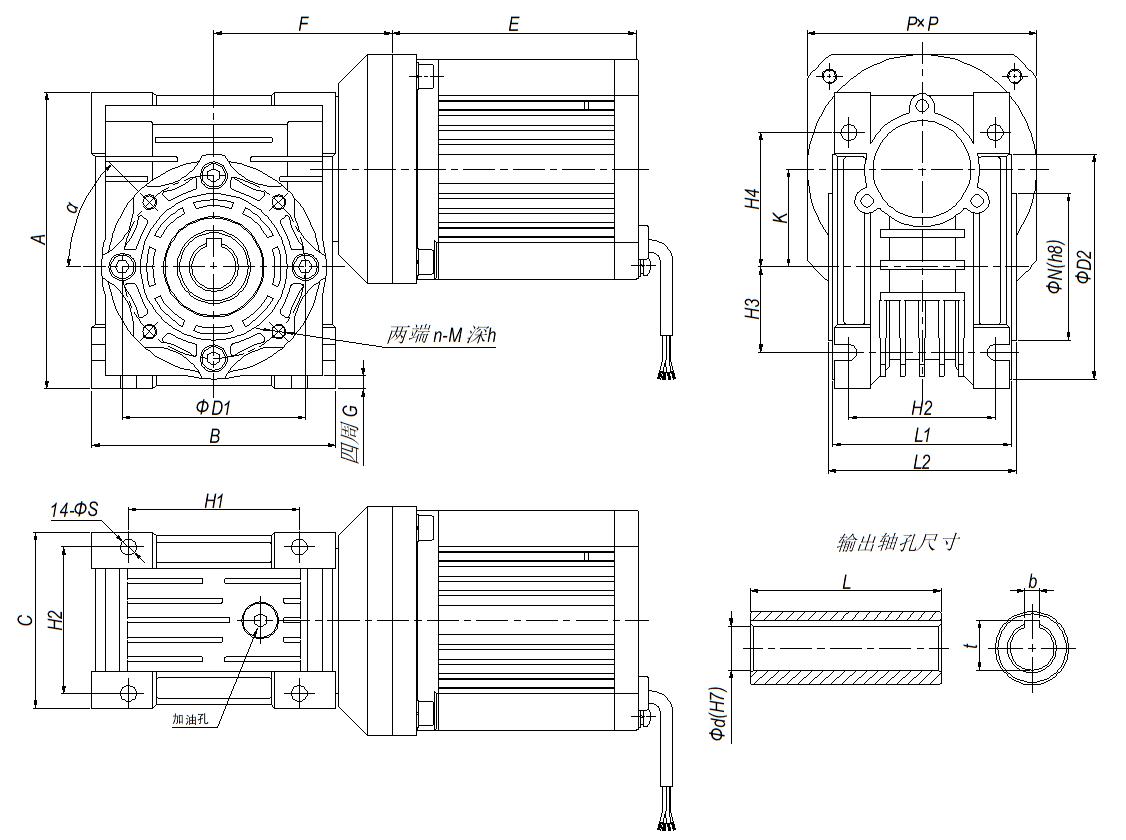

外形圖：

單位：mm

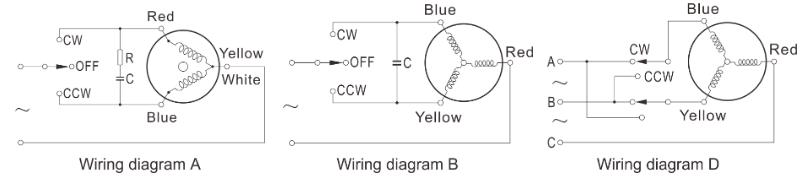

接線圖：

備注：

本產品單相系列，標配電容、電阻，電阻為發熱體，電機運行過程中，電阻的表面溫度在200℃不等，請注意將電容、電阻至少保證間隔距離100mm以上，電容電阻尺寸同永磁低速同步電機系列，本產品接受特殊電壓、頻率、轉軸、外形等客戶不同需求信息，詳細要求請聯系我司業務員！
